Cone shaped sand and gravel separator
概述
性能特點
結構合理,運行穩定
結構合理,運行穩定,本機無需底座,節約了土建成本;
作業強度高,處理能力強
該機采用圓錐形清洗,能夠很大強度的清洗混凝土,同時清洗長度增加,能夠更好地降低含水量;
水上密封,不易損壞
軸承部分采用水上密封,避免水下密封問題和機器過早因污染生銹而引發的損壞現象;
處理量大,使用壽命長
處理量大,可同時供1-4 輛攪拌車進行清洗作業,使用壽命長,幾乎沒有易損件,大大降低維修成本。
工作原理
錐形分離機主要用于脫泥(分離0.15mm以下的顆粒)。它由槽體和主軸兩個部分組成。工作時,支承在梁上的電機通過帶輪使主軸慢速轉動。主軸的下端裝有一個新式葉輪,在葉輪轉動時,其上下兩面均由中心向外用出漿料,而內部形成負壓,產生抽吸作用。葉輪上面抽吸給料和上循環漿料,下面只抽吸下循環漿料。漿料離開葉輪后進入蓋板,以防止?jié){料在槽內作旋轉運動。由于蓋板葉片的定向作用大部分漿料轉變?yōu)樯仙w粒流。在上升過程中,細、輕顆粒上升,粗、重顆拉下沉。上升的細、輕顆粒進入溢流排出。下沉的粗、重顆粒進入槽上部,經過反復分級,使夾雜的細、輕顆粒被分到溢流中去。粗、重敦粒進入槽底,從錐底排出。

技術參數
| 型號 | ZWZX |
| 混凝土處理能力 | 50㎡/h |
| 攪拌車卸料點 | 1-4 |
| 螺旋機直徑 | 500mm |
| 螺旋機長度 | 1700mm |
| 出料高度 | 6000mm |
| 潤滑油泵功率(選配) | 0.06kw |
| 沖料泵功率 | 3kw |
| 攪拌車加水泵功率 | 3kw |
| 驅動減速電機功率 | 7.5kw |
| 電壓/頻率 | 380/50 V/HEZ |
| 整機重量 | 5000kg |

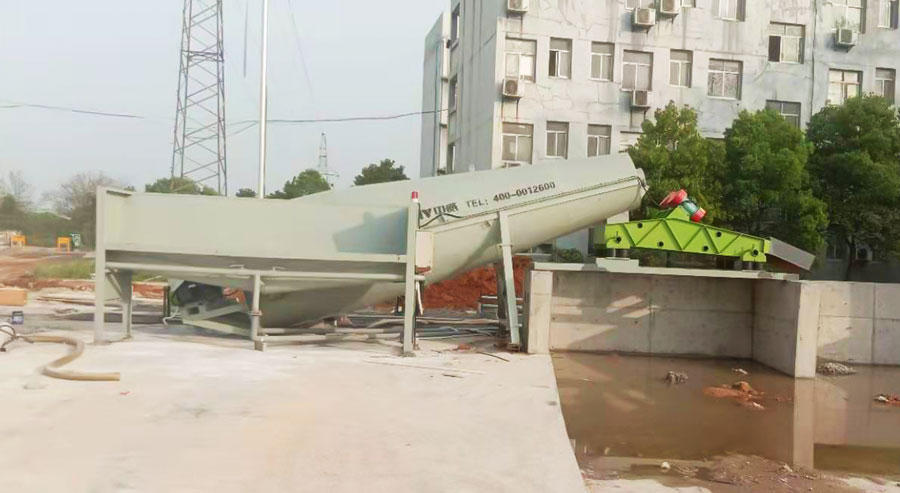

案例展示
